帶記憶功能的磁致伸縮位移傳感器爐門開閉裝置

當碳化室內的煤餅加熱到成熟的焦炭時，需要推焦機和攔焦機的爐門開閉 裝置打開爐門，進行推焦操作。推焦完畢后，再利用該裝置將爐門關閉，以便進行裝煤操作。在開閉爐門裝置上通常配有上、下壓門閂油缸，提門油缸，取門機構傾斜油缸，共計4個油缸。這4組油缸的動作行程，通常采用限位開關來控制。在使用限位開關的初期，使用效果還可以，但隨著使用時間的延長，爐門的位置就會變化，而致每個爐門的位置都不一樣。這時開閉爐門裝置就與爐門出現了位置誤差，當誤差超過一定的范圍時，開閉爐門的操作就無法順利完成。每當這時，只好調整開閉爐門裝置上的限位開關位置。這種調整，既費時又費力，降低了整體設備的使用效率。

　　發明內容

　　本實用設計一種具有磁致伸縮位移傳感器的新式爐門開閉裝置，旨在通過該裝置達到準確快速開閉爐門，進而提高爐門開閉機構的工作可靠性，提高設備的使用效率，延長爐門的使用壽命。

　　與現有技術相比較，本實用的優點主要包括：

　　1、 所配置的油缸都帶有MTS磁致伸縮位移傳感器，對每一個爐門的高度，傾斜角度等位置通過電氣控制，使之具有記憶功能。

　　2、 對爐門操作時每個油缸自動伸縮到具體位置，開閉爐門十分準確，快速，位置值無需頻繁調整。提高了設備的使用效率。

　　3、 延長了爐門的使用壽命。

　　附圖說明本實用新型有附圖5幅，其中：

　　圖1是本實用新型的主視圖;

　　圖2是圖1的A-A視圖;

　　圖3是MTS油缸控制原理框圖。

　　在圖中：1.內框架，2.外框架，3.提門油缸，4.導向滾輪，5.上壓門閂油缸，6. 下壓門閂油缸，7.傾斜油缸，8.機架，9.鉸軸。

　　具體實施方式如圖1~圖3所示的一種帶有記憶功能的爐門開閉裝置，該裝置由內框架1、外框架2組成，內框架裝有導向滾輪4可以在外框架內來回移動，內外框架均由型鋼制作。外框架通過鉸軸9連接在機架8上面，取門時在傾斜油缸7的推動下，內框架、外框架可以繞著鉸軸9進行旋轉;傾斜油缸7內置MTS位移傳感器， 可以將每個爐門的傾斜距離，通過電氣系統記錄下來，對爐門操作時，將油缸自動伸縮該距離即可。當爐門開閉裝置與爐門對好位置時，通過上壓門閂油缸5、下壓門閂油缸6推壓爐門的彈簧門閂進行松門操作;上壓門閂油缸5、下壓門閂油缸6同樣配置內置式MTS位移傳感器，同樣將每個爐門的門閂位置記憶下來，操作時每個油缸自動伸縮該距離即可。門閂壓松后，內框架1在提門油缸3的推動下向上移動，通過內框架上的掛鉤將爐門提離爐門框，達到了開啟爐門的功能;提門油缸3同樣配置內置式MTS磁致伸縮位移傳感器，可以將每個爐門的高度位置記憶下來，操作時油缸自動伸縮該距離即可。通過這一系列的動作完成了對爐門的開閉。每個油缸內置MTS連續性傳感器，使得取閉爐門的行程非常精確，達到 了精確摘取爐門的目的。

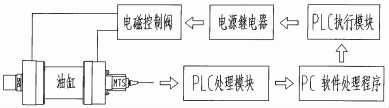

　　磁致伸縮位移傳感器全稱為磁致伸縮型直線位移傳感器，它安裝在油缸的內部，當油缸伸縮時會發出4~20mA的信號輸出，這個信號的大小與行程成正比。磁致伸縮位移傳感器油缸的控制原理圖見圖3，具體流程為：油缸伸縮時會發出與行程大小相對應的4~20mA的電信號輸出，該信號傳輸?shù)絇LC的處理模塊，將電信號轉化為相應的行程值，該值通過PC軟件程序處理，當該值達到程序預先設定的值時，PC會向PLC的執行模塊發出油缸停止的信號，該信號控制電源繼電器的斷電操作，電源繼電器控制MTS油缸的液壓電磁控制閥的斷電操作，從而控制了油缸的停止操作。
