帶磁致伸縮位移傳感器的液壓缸位移測量裝置

液壓機械作為動力元件廣泛應用在工程機械中。為了精確地實現對動作的控制，現有技術中，在液壓缸上設置位移測量元件，用以測量活塞桿和缸體的相對位置。位移測量元件由磁致伸縮位移傳感器構成，利用固定位置的鐵磁材料波導管和一個安裝在活塞桿上的活動磁環來檢測活塞桿的位移。通常，液壓缸的缸體一端和活塞桿的一端各自與一個機械構件鉸接，液壓缸的缸體的鉸接點固定，而活塞桿的鉸接點做圍繞缸體鉸接點的轉動。而現有的位移測量元件不能測量活塞桿鉸接點的轉動角度，難以實現對動作的精確控制。

　　發明內容:

　　本實用新型的目的在于提供一種用于液壓缸的位移測量裝置，所述的這種用于液壓缸的位移測量裝置要解決現有技術中液壓缸上的位移測量元件不能測量活塞桿鉸接點的轉動角度、難以實現對動作的精確控制的技術問題。

　　附圖說明:

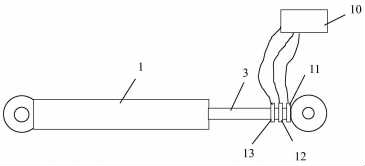

　　圖1是結構示意圖。

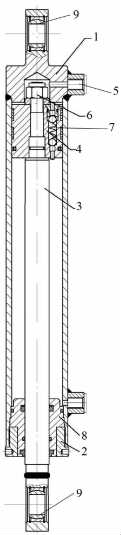

　　圖2是實施例中的液壓缸結構示意圖。

　　圖3是圖2中的活塞的剖面示意圖。

　　圖4是實施例中的活塞桿的示意圖。

　　具體實施方式:

　　實施例1:

　　如圖1所示，本實用新型的用于液壓缸的位移測量裝置，包括缸體1、壓蓋2、活塞桿3、活塞4、位移測量元件和一個測量電路10，缸體1的兩端各自設置有油口5，活塞4設置在缸體1內，壓蓋2設置在缸體I的一端，活塞4桿3穿過壓蓋2延伸到缸體1內，活塞4桿3與活塞4連接，位移測量元件由磁致伸縮位移傳感器構成，磁致伸縮位移傳感器包括一個鐵磁材料波導管和一個活動磁環11，鐵磁材料波導管與缸體1相對固定，活動磁環11設置在活塞桿3上，鐵磁材料波導管通過信號線與測量電路10連接，其中，活塞桿3上設置有一個角速度傳感器12，角速度傳感器12通過信號線與測量電路10連接。

　　進一步的，活塞桿上設置有一個地磁傳感器13，地磁傳感器13通過信號線與測量電路10連接。

　　如圖2、圖3和圖4所示，活塞4中平行于其軸向設置有一個單向閥安裝孔，單向閥安裝孔連通活塞4的兩個端面，單向閥安裝孔內設置有單向閥7。

　　具體的，活塞4的軸心處中央設置有安裝孔，活塞桿3的一端穿過安裝孔后與一個螺母6緊固。缸體1的一端設置有導向套8，導向套8位于缸體I與壓蓋2之間，活塞桿3從導向套8中穿過，導向套8與缸體1的內側壁通過螺紋連接。缸體1的另一端設置有鉸接孔，活塞桿3在缸體1外的一端也設置有鉸接孔，任意一個所述的鉸接孔內均設置有軸承9。油口5與所述的缸體1通過焊接結構連接，由無縫鋼管構成。

　　具體的，本實用新型中所述的測量電路10中包括單片機及其外圍電路，所述的測量電路10、單片機及其外圍電路均可采用現有技術中的公知電路方案，本領域的技術人員均已經了解，在此不再贅述。

　　本實施例的工作原理是:活塞桿的鉸接點做圍繞缸體鉸接點的轉動時，角速度傳感器12檢測經過的角度，結合磁致伸縮位移傳感器的檢測結果，可以得到活塞桿的精確位置。利用地磁傳感器13，可以得到角速度傳感器12的絕對基準位置。
