帶磁致伸縮位移傳感器的雙油缸同步控制系統

現有油缸同步技術主要是通過油缸上的位移傳感器安裝的絕對零誤差和保證油路及壓力腔體積絕對一致來實現的。其中傳感器安裝的絕對零誤差不可能實現，即使實現，但在設備運行過程中雙油缸出現的位移誤差也無法調整;而油路及兩個油缸的油缸壓力腔的體積也不可能達到絕對一致，因?yàn)槿魏我环N設備加工出的零件絕對不可能完全一樣。因此，這種油缸同步技術具有無法克服的缺陷。

　　發明內容

　　本發明的所要解決的技術問題是提供一種雙油缸同步控制系統，實現油缸同步的 精確控制。

　　為解決上述技術問題，本發明所采用的技術方案為：

　　—種雙油缸同步控制系統，其特征在于，包括第一主油缸、第二主油缸、控制器、第一磁致伸縮位移傳感器、第二磁致伸縮位移傳感器、第一比例放大器、第二比例放大器和第一比例閥和第二比例閥;第一比例放大器的輸出端、第一比例閥和第一主油缸的控制端依次串接;第二比例放大器的輸出端、第二比例閥、第二主油缸的控制端依次串接;第一磁致伸縮位移傳感器和第二磁致伸縮位移傳感器分別設置在第一主油缸和第二主油缸上;第一位磁致伸縮位移傳感器和第二磁致伸縮位移傳感器的信號輸出端均連接控制器的輸入端口;第一比例放大器和第二比例放大器的輸入端均連接控制器的輸出端口。

　　所述的控制器為微處理器，包括PID控制單元。

　　采用上述技術方案的雙油缸立式拉床，在開機運行時，通過位移傳感系統檢測兩主油缸的實時位移數據，并將數據傳送到CNC(計算機數字控制)控制系統，由CNC系統對 兩個數據進行大小比對，計算位移差，轉化成信號模擬量傳送至調節系統，由比例閥放大器根據傳出的模擬信號，調節比例閥供油量，使油缸腔壓力產生變化最終使兩油缸同步。

　　發明的有益效果：

　　本發明基于CNC(計算機數字控制)系統控制，能精確調整雙油缸整個運動過程中 始終同步。本系統結構簡單，易于實施，控制效果好。

　　附圖說明

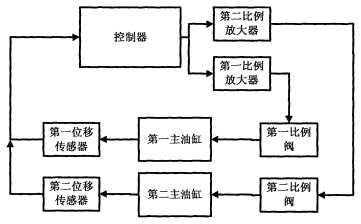

　　圖1為本發明的總體結構示意圖。

　　具體實施方式

　　如圖1所示，第一磁致伸縮位移傳感器和第二磁致伸縮位移傳感器分別采集對應第一主油缸和第二主油缸的位移實時數據的電信號傳送至控制器(如果位移傳感器輸出為模擬信號，則需要AD轉換器進行數據轉換)。將得到兩組數字信號傳送至計算機(控制器)分析。由控制器分析 計算出位移差并根據PID(比例微分積分)進行實時數據參數計算，得到的數值即為液壓油 流量調節值，即控制量【必要時在控制器的輸出端到比例放大器之間需要引入DA轉換器】。 再將液壓油流量調節值送至第一比例放大器和第二比例放大器，由第一比例放大器調節第一比例閥開大或小，從而調節第一主油缸增速或減速;由第二比例放大器調節第二比例閥 開小或大，從而調節第二主油缸減速或增速。通過這種控制方式來調整第一主油缸和第二主油缸的同步。本系統為一個閉環控制系統，最終能實現第一主油缸和第二主油缸位移差值為零即第一主油缸和第二主油缸同步為止。

　　采用上述技術，油缸在開機運行的整個過程中能始終保持同步，且安裝、調試、檢 測、修理都較為方便。

　　綜合上述，本項技術專用于雙缸立式拉床的雙油缸同步調節。
