內置磁致伸縮位移傳感器防護裝置

本實用新型涉及一種防護裝置，具體涉及一種內置磁致伸縮位移傳感器防護裝置，特別適用于露天放置的帶有內置磁致伸縮位移傳感器的液壓啟閉機等設備。

　　背景技術

　　目前，裝有內置磁致伸縮位移傳感器液壓啟閉機，基本上無防護裝置或有也僅是普通的防護罩，無法滿足露天放置的帶有內置磁致伸縮位移傳感器的液壓啟閉機防護需求，且不便于傳感器的拆裝，造成傳感器使用壽命、可靠性降低。

　　發明內容

　　針對現有技術的不足，本實用新型的目的是提供一種內置磁致伸縮位移傳感器防護裝置，該裝置裝置能夠完全罩住傳感器外漏油缸部分，使傳感器不受外界環境的影響，提出傳感器的可靠性和使用壽命。

　　本實用新型的目的是這樣實現的:一種內置磁致伸縮位移傳感器防護裝置，包括一底座，防護筒與底座通過筋板焊接固定，防護蓋與防護筒通過螺紋連接，防護筒上的電纜線孔安裝有防水塞，底座上設有多個通風散熱槽，在底座上還設有安裝螺孔。

　　本實用新型提供的內置磁致伸縮位移傳感器防護裝置，能夠完全罩住傳感器外漏油缸部，使傳感器不受外界環境的影響;電纜線孔裝有防水塞，可防止雨水侵入;底座開設有通風散熱槽可用于通風以及傳感器散熱;防護蓋與防護筒為分體式結構，通過螺紋連接，便于傳感器的安裝、維修及更換。

　　附圖說明

　　下面結合附圖和實施例對本實用新型作進一步說明。

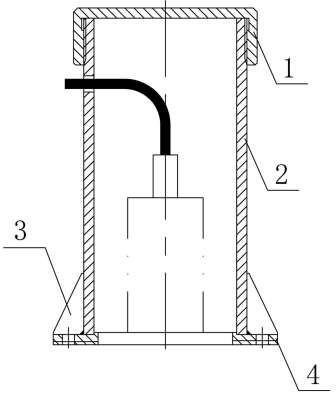

　　圖1是本實用新型的結構示意圖。

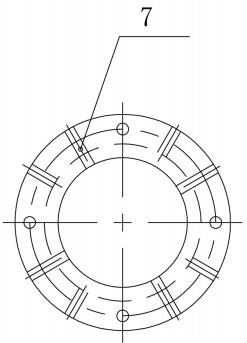

　　圖2是本實用新型的底座結構示意圖。

　　圖3是本實用新型安裝示意圖。

　　具體實施方式

　　本實用新型的結構如圖1 一 2所示:一種內置磁致伸縮位移傳感器防護裝置，包括一底座4，防護筒2與底座4通過筋板3焊接固定，防護蓋I與防護筒2通過螺紋連接，防護筒2上的電纜線孔安裝有防水塞5，底座4上設有多個通風散熱槽7，在底座上還設有安裝螺孔6。

　　本實用新型使用時如圖3所示，通過安裝螺孔6利用螺釘將底座4固定在油缸端蓋8上，傳感器9置于防護筒2內，傳感器9的電纜線通過電纜線孔外接，在電纜孔上加裝防水塞5，防止雨水侵入，再將防護蓋I與防護筒2連接好，完成整個裝置的安裝。
